Solução de retificação de trilhos para manutenção de aparelhos de mudança de via – Pátio de Manobras de Carga de Wuhan

ação

Horário Edição: 2026/7/3 18:51:33

Resumo

A Railwaycare realizou um projeto de manutenção de retificação de aparelhos de mudança de via em um pátio de manobras de carga sob a jurisdição da China Railway Wuhan Bureau. O escopo da manutenção incluiu: aparelho de mudança de via padrão nº 12 e chave de desvio duplo. Esta área está sujeita a alta densidade de tráfego e forças complexas de interação roda-trilho.

Railway Turnout Grinding Case Study | Railwaycare Rail Grinding Machine Solution for Switch & Crossing Maintenance

Cuidados ferroviários Fornece sistemas profissionais de retificação de trilhos e soluções abrasivas para manutenção de aparelhos de mudança de via, incluindo: trilhos de mudança, áreas de travessia (de sapos), e medidor Correção de desgaste facial.

Este estudo de caso apresenta um projeto de manutenção de aparelhos de mudança de via realizado em um pátio de manobras de carga sob a responsabilidade do Departamento Ferroviário de Wuhan da China, com foco em danos severos por fadiga na superfície dos trilhos e degradação do perfil em sistemas complexos de aparelhos de mudança de via.

Railway Turnout Grinding Project in Wuhan Freight Yard | Switch & Crossing Maintenance Case Study

Cuidados ferroviários Realizamos um projeto de manutenção de retificação de desvios em um pátio de manobras de carga sob a responsabilidade do Escritório Ferroviário de Wuhan da China.

O escopo da manutenção incluiu:

• Desvio padrão nº 12

• Interruptor deslizante duplo

Esta área está sujeita a alta densidade de tráfego e forças complexas de interação roda-trilho.

A inspeção identificou defeitos graves, incluindo:

·Danos por fadiga de contato na cabeça do trilho

• Desgaste da face do medidor e distorção do perfil

• Desgaste por impacto cruzado e deformação plástica

Esses defeitos afetaram significativamente a qualidade da interação roda-trilho e exigiram intervenção sistemática de retificação utilizando as soluções de equipamentos da Railwaycare.

Rail Head Contact Fatigue Damage in Turnouts | Rail Grinding Machine Solution

A fadiga por contato na cabeça do trilho é um dos modos de degradação mais comuns em zonas de aparelhos de mudança de via.

Resultados da inspeção de campo:

·Relação da área da cabeça do trilho achatado: 15%–25%

·Expansão da área de contato roda-trilho: Aumento de mais de 20%

·Transição do contato em um único ponto para o contato em múltiplos pontos.

Consequências para a engenharia:

·Aumento da lentidão: 20%–35%

·Níveis elevados de tensão de cisalhamento

·Propagação acelerada de trincas por fadiga

Sem intervenção atempada, o achatamento da cabeça do trilho desenvolve-se em faixas de desgaste contínuo, reduzindo significativamente a vida útil do trilho.

Base para danos por contato com a superfície do trilho
Pequeno dano				Danos graves
Velocidade de operação	vmáximo ≥200 km/h	160 km/h≥v máximo >120 km/h	v máximo ≤120 km/h	v máximo ≥200 km/h	160 km/h≥v máximo >120 km/h	v máximo ≤120 km/h
Critérios de dano	Profundidade > 0,3 mm	Comprimento > 15 mm e Profundidade > 3 mm	Comprimento > 15 mm e Profundidade > 4 mm	Profundidade > 1 mm	Comprimento > 25 mm e Profundidade > 3 mm	Comprimento > 30 mm e Profundidade > 8 mm

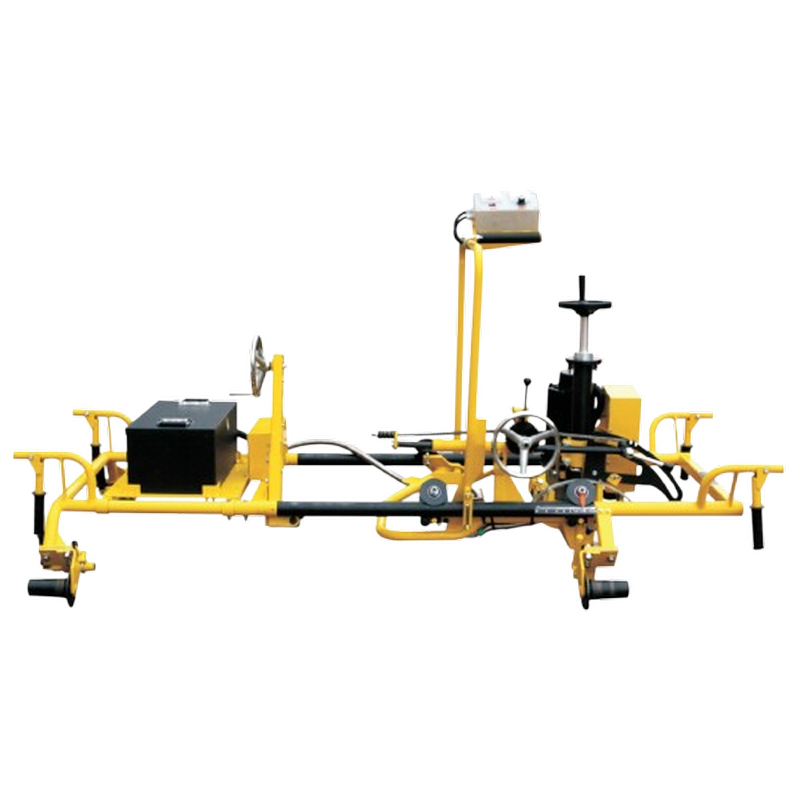

Solução para máquina de retificação de trilhos Railwaycare

·Sistema de retificadora de trilhos movido a gasolina

• Velocidade máxima estável: 3600 rpm

• Estabilidade de velocidade: ±3%–5%

• Remoção de material por passe: 0,3–1,0 mm

• Melhoria da eficiência: 20%–30%

Sistema abrasivo:

·Rebolo de zircônia-alumina prensado a quente

·Aumento da dureza: 15%–25%

·Aumento da eficiência de corte: 25%–40%

Resultados de engenharia:

·Área de superfície achatada reduzida por 80%+

·Precisão do perfil do trilho restaurada dentro de ±0,3 mm

·Melhoria na estabilidade do contato roda-trilho

Gauge Face Wear in Switch Rails | Switch Rail Maintenance Solution

As seções curvas dos desvios sofrem elevadas forças laterais devido à ausência de curvas de transição e de superelevação.

Condições observadas:

• Desgaste severo da face do medidor

• Redução da altura do ombro do trilho

• Deslocamento do ponto de contato em direção ao lado do flange da roda

A formação do degrau de desgaste ocorre aproximadamente em 16–20 mm abaixo Cabeçalho de trilho, que leva a:

• Ângulo de contato reduzido

• Resistência inferior à escalada da flange

• Aumento do risco de descarrilamento

Solução para retificação de trilhos de mudança de via Railwaycare

·Solução para retificação de trilhos de chaveamento da Railwaycare

Sistema de retificação de trilhos de alta precisão

• Correção de perfil para trilhos de desvio e trilhos principais

· Estratégia de remoção controlada de material

Resultado da engenharia:

·Geometria do perfil do trilho restaurada

·Melhoria na estabilidade da direção em zonas de desvio.

·Redução da interação anormal roda-trilho

Crossing (Frog) Damage Repair | Railwaycare Rail Grinding Machine Optimization

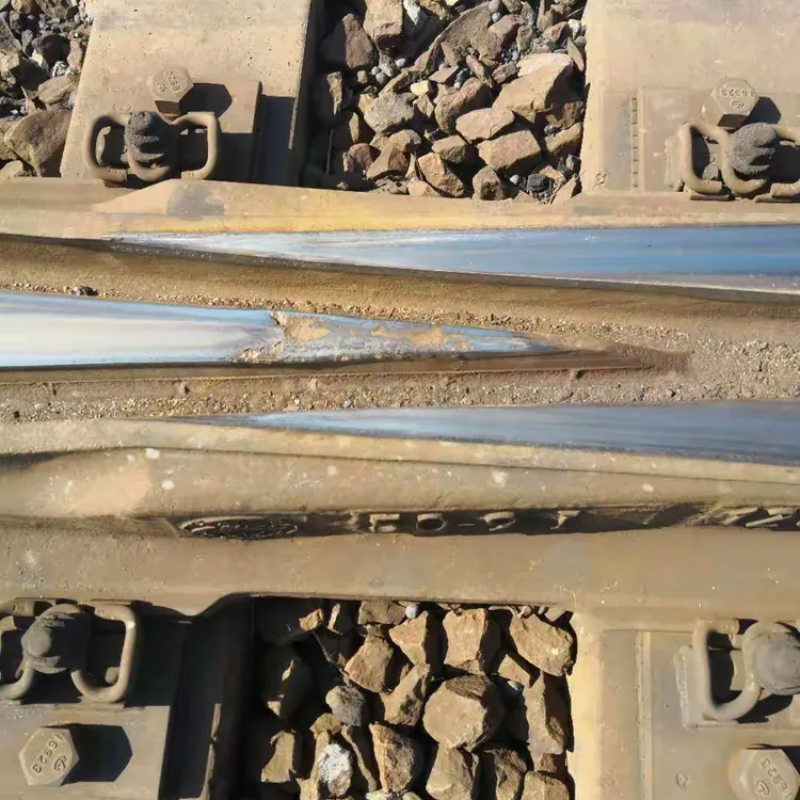

A área de cruzamento (cruzamento) é uma das zonas mais críticas nos sistemas de aparelhos de mudança de via devido ao elevado impacto sofrido durante a transição do conjunto de rodas.

Resultados de campo:

Alta concentração de estresse em Zona de transferência de carga de 20 a 50 mm

Desgaste severo por impacto nas longarinas das asas e na seção transversal do nariz.

Deformação plástica e descamação superficial

Solução de retificação da Railwaycare Engineering

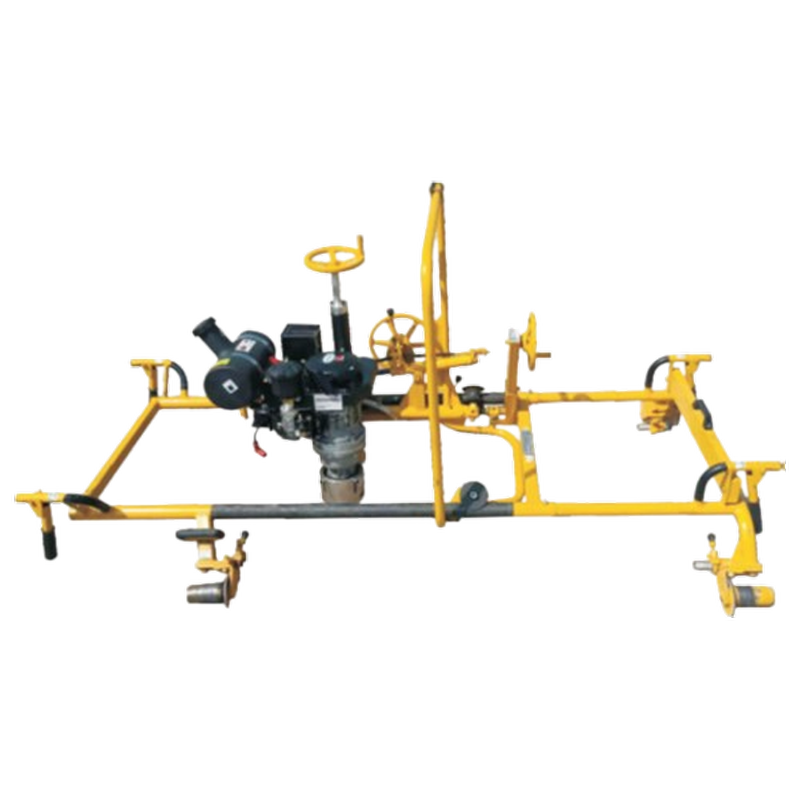

Máquina de retificação de trilhos movida a gasolina

Sistema auxiliar de retificação angular para zonas de precisão

• Velocidade estável: 3000 rpm

• Flutuação de velocidade: ±5%

·Abrasivo: Roda prensada a quente de zircônia-alumina nº 20

• Melhoria na remoção de material: 25%–40%

Resultados de engenharia:

·Remoção de camadas danificadas por fadiga

·Restauração do perfil do nariz cruzado

·Melhoria na suavidade da transição da roda

·Concentração de carga de impacto reduzida

Railwaycare Rail Grinding Machine System | Technical Performance Summary

Cuidados ferroviários Oferece soluções integradas de retificação de desvios, combinando equipamentos e tecnologia abrasiva.

Capacidades do sistema:

·Máquinas de retificação de trilhos para manutenção de desvios

• Alto desempenho rebolos de zircônia-alumina

·Trilho de desvio sistemas de restauração de perfil

·Travessia (sapo) soluções de reabilitação

Desempenho do projeto:

Eficiência de manutenção aprimorada por 20%–35%

Precisão da restauração do perfil dentro de ±0,3 mm

Melhoria significativa na estabilidade de funcionamento dos aparelhos de mudança de via.
