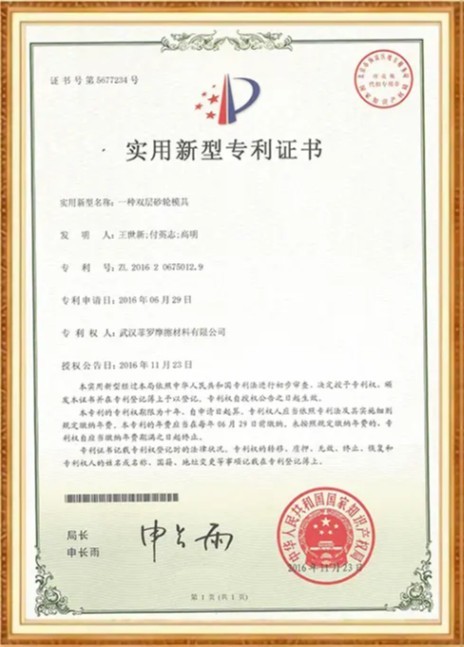

Patente de Modelo de Utilidade

“Molde de dupla camada para rebolos com resina”

Esta patente protege um novo projeto estrutural de uma matriz de moldagem por prensagem, especificamente projetada para a produção por prensagem a quente de rebolos abrasivos de alto desempenho com liga de resina, utilizados em aplicações ferroviárias e industriais.

Diferentemente dos moldes convencionais de cavidade única, este conjunto de molde patenteado de dupla camada integra duas zonas funcionalmente coordenadas em um único sistema de ferramentas para obter uniformidade de compactação superior, controle de densidade e precisão dimensional durante o processo de conformação de rodas.

Inovação Técnica

A principal inovação reside no mecanismo de distribuição de pressão de dois níveis do molde:

A cavidade da camada externa é otimizada para moldar a face de trabalho da rebolo, garantindo uma conformidade precisa do perfil (por exemplo, para o contorno da cabeça do trilho);

A cavidade da camada de suporte interna apresenta uma estrutura de base reforçada com canais de ventilação controlados que facilitam o fluxo uniforme da resina e a saída de gases durante a cura.

Essa configuração de dupla camada permite a compactação gradual: uma pressão maior é aplicada à zona externa rica em abrasivo para máxima eficiência de corte, enquanto o núcleo interno recebe pressão equilibrada para manter a integridade estrutural, sem causar fissuras por tensão interna ou delaminação.

Além disso, o molde incorpora:

Pinos de alinhamento de precisão e folgas de compensação de expansão térmica;

Mecanismos de liberação rápida para desmoldagem eficiente;

Componentes de aço com tratamento térmico superficial para uma vida útil prolongada sob ciclos repetidos de alta temperatura (tipicamente 150–200°C).
